国产精品视频一区二区三区无码,国产午夜精品无码,午夜天堂一区人妻,无遮挡色视频免费观看,中文字幕久热精品视频在线

4月26日，2024第十一屆中國國際光熱大會暨CSPPLAZA年會在內蒙古呼和浩特盛大召開，浙江阿斯克建材科技股份有限公司（簡稱：阿斯克）工程師高明哲先生出席會議并作《光熱電站保溫系統運行情況調查》的主題演講。

圖：高明哲

光熱電站保溫系統運行情況調查

為了解(jie)目前(qian)光(guang)(guang)熱電站的保(bao)溫運行(xing)情況(kuang)，阿斯克對國內(nei)在運行(xing)的光(guang)(guang)熱發電項目的保(bao)溫情況(kuang)進行(xing)了較(jiao)為全面的調查評估：

1)調(diao)查(cha)不同部位的(de)保(bao)溫方(fang)式；

2)調查各保溫部(bu)件使用情況；

3)檢查(cha)不同部位保(bao)溫結構使用中存(cun)在的問題；

4)通過(guo)測量管道表(biao)面(mian)溫度，計算熱損率；

5)與該部位設計值相比，了解保溫(wen)下降程度；

6)根據測(ce)溫(wen)情(qing)況，推算光(guang)熱(re)電站的整體熱(re)損(sun)；

7)估算熱損對發電(dian)效率的影響(xiang)。

高明哲主(zhu)要介紹(shao)了(le)阿(a)斯克供貨、運(yun)行時(shi)間較長的兩個項(xiang)目(mu)，一是(shi)烏拉特中旗100MW的槽(cao)式項(xiang)目(mu)，二是(shi)中廣核德令(ling)哈100MW槽(cao)式光熱(re)項(xiang)目(mu)。

▍烏拉特中旗100MW槽式光熱項目

1、柔性連接管：

保溫(wen)系統外觀完好(hao)，球頭(tou)處密(mi)封良好(hao)，保溫(wen)材料為(wei)氣凝膠+硅酸鈣（共(gong)35mm）。表面(mian)(mian)溫(wen)度范圍(wei)為(wei)29-44℃，平均表面(mian)(mian)溫(wen)度30.5℃，設(she)計(ji)表面(mian)(mian)溫(wen)差29℃，僅超出設(she)計(ji)溫(wen)度1.5℃。

經(jing)過測溫(wen)以及現(xian)場調查，保溫(wen)系統目前運行情(qing)況良(liang)好(hao)。

2、導熱油管道：

保溫(wen)(wen)系統(tong)外觀有少(shao)量凹陷，管托部位有明(ming)顯生銹，保溫(wen)(wen)材料為(wei)硅酸鋁（200mm）。表面(mian)溫(wen)(wen)度(du)范(fan)圍為(wei)20-63℃，平(ping)均(jun)表面(mian)溫(wen)(wen)度(du)23.5℃，設計表面(mian)溫(wen)(wen)差17.5℃，超出(chu)設計溫(wen)(wen)度(du)6℃。保溫(wen)(wen)壞點(dian)主(zhu)要體現在管道支架等支撐部位。

3、熔鹽罐：

保溫(wen)系統外觀效果較好，保溫(wen)材料為巖棉板（400mm）。表(biao)面溫(wen)度(du)范圍為30-38℃，平均表(biao)面溫(wen)度(du)33℃，設計(ji)表(biao)面溫(wen)差30℃，僅超(chao)出設計(ji)溫(wen)度(du)3℃。

高(gao)明哲分析(xi)支撐(cheng)部位溫(wen)度較高(gao)原因，一是保溫(wen)支撐(cheng)是個熱橋(qiao)，二是支撐(cheng)部位可能(neng)出現保溫(wen)下墜(zhui)情況，導致局部溫(wen)度高(gao)出5℃左右。

▍中廣核德令哈100MW槽式光熱項目

1、柔性連接管：

外觀局部保溫(wen)(wen)脫落，喪失(shi)保溫(wen)(wen)效(xiao)果，部分球頭(tou)與管道(dao)連(lian)接(jie)部位保溫(wen)(wen)擠(ji)壓變(bian)形。表(biao)(biao)(biao)面(mian)溫(wen)(wen)度(du)范圍為14-150℃，平均表(biao)(biao)(biao)面(mian)溫(wen)(wen)度(du)41.4℃，設(she)計表(biao)(biao)(biao)面(mian)溫(wen)(wen)差30℃，僅(jin)超(chao)出設(she)計溫(wen)(wen)度(du)11.4℃，球頭(tou)與管道(dao)連(lian)接(jie)處溫(wen)(wen)度(du)較(jiao)高。

2、導熱油管道：

外觀有(you)少量凹陷，外護層局部(bu)開縫；保溫材料(liao)為(wei)硅酸(suan)鋁（200mm）。表(biao)面(mian)溫度(du)范圍(wei)為(wei)8-41℃，平均表(biao)面(mian)溫度(du)20.8℃，設(she)計(ji)表(biao)面(mian)溫差10℃，超(chao)出設(she)計(ji)溫度(du)10.8℃，彎頭、支架或接縫部(bu)位，保溫下降較(jiao)為(wei)明(ming)顯(xian)。

3、熔鹽罐：

外(wai)觀完好，保(bao)溫(wen)(wen)材料為巖棉板（400mm）。表(biao)面溫(wen)(wen)度范圍為12-38℃，平均表(biao)面溫(wen)(wen)度17.6℃，設(she)計(ji)表(biao)面溫(wen)(wen)差9℃，超出(chu)設(she)計(ji)溫(wen)(wen)度8.6℃。作為運(yun)行5年的項(xiang)目，保(bao)溫(wen)(wen)系統(tong)運(yun)行情況相對(dui)良好。

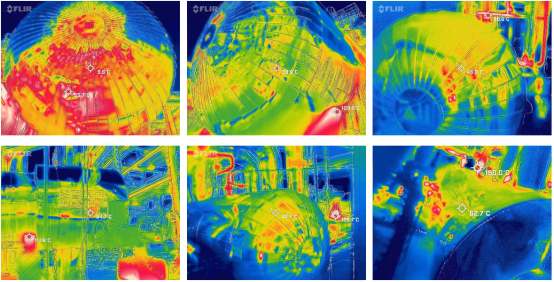

另(ling)外，換(huan)熱(re)器(qi)罐體進行部分測(ce)溫如下圖所示。高明哲表示，由于數(shu)據(ju)不夠充分，暫未進行系統統計(ji)。從熱(re)成像圖可以看出，罐體的封頭及支撐部位(wei)存(cun)在不少(shao)保溫壞點。

圖：換熱器(qi)罐體熱成像

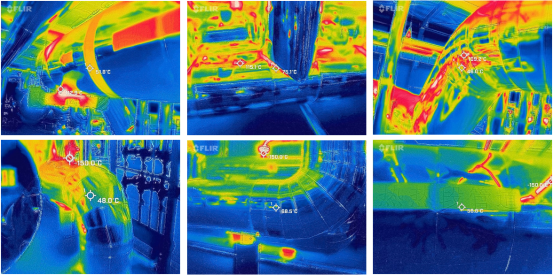

下(xia)圖為主蒸汽(qi)管道測溫情(qing)況，從熱成像圖可(ke)以看出，彎頭(tou)部(bu)位、三通、支(zhi)(zhi)管或支(zhi)(zhi)撐部(bu)位出現較大保(bao)溫下(xia)降(jiang)的情(qing)況。

圖：主蒸汽管道

一直在討論保溫下降的情況，保溫效果的下降對光熱電站有什么影響？

以中船新能(neng)烏拉(la)特(te)中旗100MW槽式(shi)發電項目(mu)為例進行闡述，項目(mu)概況如下：

年發(fa)電量(liang)：3.5億(yi)kwh，

發電(dian)效率：18%（按照光熱效率50%，換熱效率90%，熱電(dian)效率40%計(ji)算(suan)）

保溫(wen)范圍：20km管道(dao)+11個罐體

保溫面積：50000㎡

高明哲(zhe)表示(shi)，該項目的(de)保溫(wen)(wen)層外表面溫(wen)(wen)度(du)每升高1℃，則每年散熱損失增加(jia)465萬kwh，儲(chu)存熱量減少(shao)(shao)230萬kwh，發電量減少(shao)(shao)92萬kwh，伴熱成本增加(jia)27萬元。就測溫(wen)(wen)情(qing)況(kuang)來講，上(shang)保溫(wen)(wen)層外表溫(wen)(wen)度(du)上(shang)升5-10℃是普遍存在的(de)，上(shang)述數據(ju)再乘以5-10倍(bei)是相對可觀的(de)。

阿斯(si)克(ke)專注保溫(wen)系(xi)統(tong)，對(dui)于(yu)管(guan)道(dao)設備(bei)保溫(wen)系(xi)統(tong)長時(shi)間的(de)運(yun)行(xing)情況較為關注，持續跟蹤調查中(zhong)發(fa)現，傳統(tong)保溫(wen)材料使用(yong)過程中(zhong)保溫(wen)效果(guo)下降的(de)情況較為普遍。

軟質(zhi)材料在使(shi)用時間內熱(re)(re)損會超出(chu)設計(ji)值15℃以(yi)上，平均(jun)每(mei)年升高1-2℃。硅酸鈣保溫效果(guo)穩定(ding)，使(shi)用30年仍能保持較好(hao)的保溫效果(guo)。就烏拉特(te)中(zhong)旗100MW槽式(shi)光(guang)熱(re)(re)項目、中(zhong)廣核德令哈(ha)100MW槽式(shi)光(guang)熱(re)(re)項目的測溫情況而言，基本符合上述規律。

若按照保溫表面每年升高1.5℃，推算電站年發電量變化，該部分散熱損失會對項目發電量產生多大影響？

高明哲表示，若20年內持續保溫效果下降，將可能導致發(fa)電(dian)量下降4500萬kw·h，發(fa)電(dian)效率(lv)下降2.3%。

光熱保溫整體解決方案

阿斯(si)克光熱保(bao)溫(wen)(wen)整體解(jie)決方案主要分(fen)為集熱系(xi)統(tong)(tong)保(bao)溫(wen)(wen)防護(hu)、熔鹽(yan)/導熱油(you)系(xi)統(tong)(tong)保(bao)溫(wen)(wen)以及蒸汽(qi)發電系(xi)統(tong)(tong)保(bao)溫(wen)(wen)三部分(fen)。

產品設計及性能參數

▍柔性連接管保溫

產(chan)品最高使(shi)用(yong)溫(wen)度650℃，導熱系數0.022W/m·K，Half結構，使(shi)用(yong)壽命(ming)長(chang)達(da)20年，其密閉(bi)性可防雨(yu)雪風(feng)沙，能夠配合管道擺動(dong)30°、旋(xuan)轉360°。

上圖為槽(cao)式柔性連接(jie)管保溫(wen)殼，目前阿斯克(ke)主要以納米材料(liao)為主體(ti)，結合硅酸鈣，在保證輕薄的(de)前提(ti)下，提(ti)升整體(ti)強度，運行壽命和安全性。

柔性連接管(guan)保溫(wen)(wen)大(da)面積脫落(luo)，影響電站正常發電；保溫(wen)(wen)嚴重破損，影響保溫(wen)(wen)效果(guo)，影響形象(xiang)。

▍熔鹽系統

產(chan)品最高耐(nai)溫1000℃，無支架無熱橋結構，400℃導熱系數(shu)0.09W/m·k，抗壓強度(du)0.85MPa，抗折(zhe)強度(du)0.36MPa，是全憎水(shui)型產(chan)品，Cl-含量極(ji)低ppm<20，能夠防止保溫層下腐蝕。

高明哲表示(shi)，電站的(de)換熱介質為(wei)熔鹽(yan)(yan)，保(bao)(bao)(bao)溫(wen)材(cai)料(liao)(liao)和熔鹽(yan)(yan)的(de)相性十(shi)分(fen)重(zhong)要。棉(mian)質材(cai)料(liao)(liao)會吸附大量(liang)熔鹽(yan)(yan)滲透保(bao)(bao)(bao)溫(wen)層內部(bu)，導致保(bao)(bao)(bao)溫(wen)的(de)失效，且不(bu)易發現(xian)(xian)和清(qing)理。阿斯克保(bao)(bao)(bao)溫(wen)板不(bu)吸附熔鹽(yan)(yan)，只會在(zai)表面粘附少(shao)許，且容易發現(xian)(xian)和清(qing)理，不(bu)會損壞保(bao)(bao)(bao)溫(wen)材(cai)料(liao)(liao)。

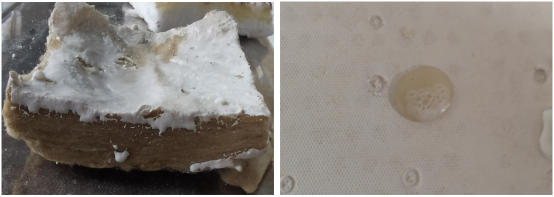

圖：棉質材料（左）、阿斯克保溫板(ban)（右）

據高明(ming)哲介紹，在腐(fu)蝕方(fang)面，阿斯克進行了120個小時的(de)銅(tong)離(li)子加速鹽熔實驗，相當(dang)于(yu)常規使(shi)用25年(nian)。把傳統保溫材料與硅酸(suan)(suan)鈣(gai)(gai)同(tong)時包在一個碳鋼鋼管(guan)(guan)上，發現傳統保溫材料包裹的(de)鋼管(guan)(guan)產生(sheng)較嚴(yan)重的(de)腐(fu)蝕，硅酸(suan)(suan)鈣(gai)(gai)包裹的(de)管(guan)(guan)道(dao)僅(jin)有(you)少量銹點，實驗結果表明(ming)硅酸(suan)(suan)鈣(gai)(gai)材料對于(yu)管(guan)(guan)道(dao)設備(bei)具備(bei)較好的(de)保護作用。

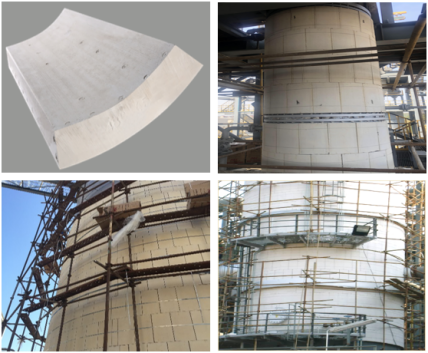

傳統熔鹽罐的保(bao)溫(wen)(wen)需要大量保(bao)溫(wen)(wen)釘(ding)進行固定，這些保(bao)溫(wen)(wen)釘(ding)都是熱橋(qiao)，在長(chang)(chang)時間使用會(hui)出現(xian)保(bao)溫(wen)(wen)材料下墜產生空隙的情況。硅酸鈣保(bao)溫(wen)(wen)板是硬質結構，強度高(gao)，長(chang)(chang)期使用結構穩固，保(bao)溫(wen)(wen)效果持(chi)久穩定。

▍導熱油系統保溫

產品最高耐溫650℃，400℃導熱(re)系數0.09W/m·k，抗壓強度0.85MPa，抗折強度0.36MPa，不吸油(you)，使用壽(shou)命(ming)大于20年(nian)。

對(dui)于導(dao)熱(re)(re)油系統保(bao)溫(wen)(wen)的研究(jiu)主要考慮(lv)的是(shi)吸(xi)油性和防火安(an)全。導(dao)熱(re)(re)油是(shi)可(ke)燃介(jie)質，閥門(men)、球頭(tou)等(deng)(deng)部位(wei)易(yi)產生(sheng)泄(xie)露，如(ru)果導(dao)熱(re)(re)油泄(xie)露到保(bao)溫(wen)(wen)層，容(rong)易(yi)引(yin)發火災等(deng)(deng)安(an)全隱(yin)患。發生(sheng)導(dao)熱(re)(re)油泄(xie)露事，軟質材料(liao)會在(zai)短時間內吸(xi)收自身總(zong)量約800%的導(dao)熱(re)(re)油，硬質材料(liao)只(zhi)會在(zai)表面粘附一層，不會滲透保(bao)溫(wen)(wen)層內部。

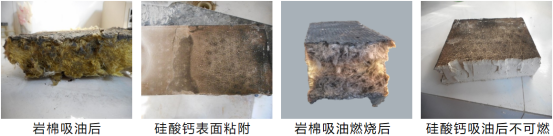

高明哲表示，雖然阿斯克使用的(de)保(bao)溫材料(liao)(liao)都是(shi)A級不(bu)燃(ran)(ran)材料(liao)(liao)，但吸油(you)(you)(you)后也是(shi)容(rong)易燃(ran)(ran)燒的(de)，是(shi)巨(ju)大的(de)安全(quan)隱患。下圖(tu)為衢州(zhou)某(mou)化工車間(jian)進行的(de)不(bu)同材料(liao)(liao)吸油(you)(you)(you)燃(ran)(ran)燒試驗，巖棉(mian)吸油(you)(you)(you)后劇烈燃(ran)(ran)燒，硅酸(suan)鈣表面粘附不(bu)燃(ran)(ran)燒。

不吸油是導熱油管道保溫(wen)材料(liao)(liao)的重要特性，選用(yong)合適的保溫(wen)材料(liao)(liao)對減少火災安(an)全(quan)隱患具有(you)重要作用(yong)。

▍蒸汽系統保溫

產品最高耐溫650℃，400℃導熱系數0.09W/m·k，抗壓(ya)強度0.85MPa，抗折(zhe)強度0.36MPa，憎水率＞99%，Cl-含量<20ppm，使用壽命大(da)于(yu)20年。

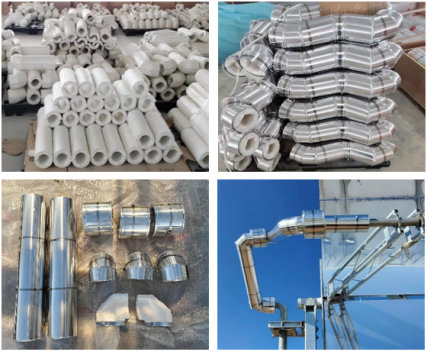

阿(a)斯克根據現(xian)場施工的(de)痛點要求、依托先進加(jia)工技術(shu)，首創“硬質可拆式預制成(cheng)型件”，可根據客戶要求定制加(jia)工成(cheng)各(ge)種形狀規格的(de)成(cheng)型保(bao)溫殼件，適(shi)用(yong)(yong)于(yu)各(ge)種直管、彎頭、三通、異徑管、法蘭、閥(fa)門、隔熱(re)管托等，為客戶提供保(bao)溫高(gao)效、拆裝方便、長(chang)壽耐用(yong)(yong)的(de)保(bao)溫產品。

阿斯克整體解決方案優勢總結

高明哲表(biao)示，光熱電站保溫整體解決方案(an)具有以(yi)下四個優(you)勢(shi)，總結下來為八(ba)個字：安全、高效、穩定、經濟。

1、保(bao)障現(xian)場(chang)導熱油及熔鹽系統安全

高明哲表示，阿(a)斯(si)克保(bao)溫材料不吸油、不吸鹽，任何(he)情況下(xia)不會(hui)燃燒，也不會(hui)腐(fu)蝕(shi)管(guan)道設備(bei)；另外，在閥(fa)門、法蘭等(deng)容(rong)易產生泄(xie)露(lu)問題的部(bu)位，在成型件(jian)基礎(chu)上設計增加引漏裝置，可快速發現漏點，排除安(an)全隱(yin)患。

2、解決現場工期和維護(hu)拆卸(xie)問題

縮短(duan)現場80%保(bao)溫安裝時(shi)間，提升(sheng)保(bao)溫質量。可拆卸重(zhong)復利用，減少后續維護成本90%以上(shang)。

3、長效(xiao)穩定的保溫效(xiao)果

項(xiang)目在保(bao)(bao)溫(wen)施工時(shi)，保(bao)(bao)溫(wen)材料捆(kun)扎的(de)松(song)緊程度會(hui)影(ying)響保(bao)(bao)溫(wen)效果，使用(yong)過程中(zhong)踩踏磕(ke)碰(peng)會(hui)對保(bao)(bao)溫(wen)效果造成較大影(ying)響。硅酸鈣管道(dao)施工時(shi)，不會(hui)出(chu)現保(bao)(bao)溫(wen)質量(liang)失控的(de)情況，使用(yong)過程中(zhong)抗損壞能(neng)力較強，能(neng)夠提供高(gao)效持久的(de)保(bao)(bao)溫(wen)效果。

4、全壽(shou)期經(jing)濟性突出

以烏拉(la)特中旗100MW槽式(shi)光熱(re)項目為例(li)，按照目前保溫情(qing)況及軟質材料使用趨(qu)勢推(tui)算，使用硅酸鈣(gai)材料成本增加1000萬，但20年(nian)內可減少熱(re)損及維護費用5億元以上，3年(nian)即可收回多投(tou)入(ru)成本。

工程業績

阿斯克從2017年開(kai)始積極參與光熱(re)(re)保溫產(chan)品的(de)開(kai)發(fa)，針對行業(ye)的(de)的(de)特點，開(kai)發(fa)了ASC光熱(re)(re)系列(lie)產(chan)品，完成(cheng)了光熱(re)(re)整體保溫的(de)國產(chan)化，大大降低了行業(ye)成(cheng)本。ASC光熱(re)(re)發(fa)電(dian)系列(lie)絕(jue)熱(re)(re)產(chan)品具有(you)優(you)異(yi)的(de)絕(jue)熱(re)(re)防護性(xing)、耐(nai)候性(xing)、環保性(xing)、耐(nai)用性(xing)和(he)經(jing)濟性(xing)，其綜(zong)合性(xing)能在實際應用中已得到了充分的(de)驗(yan)證和(he)認(ren)可，在光熱(re)(re)發(fa)電(dian)領域具有(you)獨特的(de)應用優(you)勢(shi)。

目(mu)前，阿斯克已(yi)經供貨在運行的光熱(re)項目(mu)有三個，分別是中控德令哈(ha)塔式、中電建共(gong)和塔式和烏拉特中旗槽(cao)式，并獲(huo)用(yong)戶高(gao)度認(ren)可。

高明(ming)哲(zhe)表示，阿斯克不只是做光熱(re)發電項目的(de)保(bao)溫系統，另外還有(you)核(he)電、水(shui)電、熱(re)電等項目，具(ju)體業績如下圖(tu)所示。

2024第十一屆中國國際(ji)光熱大會(hui)暨CSPPLAZA年會(hui)4月25-26日在內(nei)蒙古呼和(he)浩特香格(ge)里拉大酒(jiu)店盛(sheng)大召開，大會(hui)由CSPPLAZA光熱發電平臺聯合常州龍騰光熱科技(ji)股份有(you)限(xian)公司(si)共(gong)同主(zhu)辦，大會(hui)主(zhu)題為(wei)“在多變的形勢(shi)下實現規模化發展”，共(gong)有(you)來自海內(nei)外約800名代表出席本屆大會(hui)。
