eSolar熔鹽塔式光熱發電技術的新設計
發布者：本網記者Crystal | 來源：CSPPLAZA光熱發電網 | 1評論 | 10705查看 | 2013-10-10 11:02:00
　　CSPPLAZA光熱發電網報道：eSolar公司此前在solarpaces2013大會上發布了其新型模塊化熔鹽型塔式光熱發電站的設計，CSPPLAZA記者日前獲得了關于該設計更詳細的相關信息。

單個模塊熱功率變為50MWt

　　eSolar此前的電站設計單個模塊為2.5MW發電功率，其在加州Lancaster建設的5MW示范電站即由兩個獨立的2.5MW塔式熱發電模塊組成。新的設計改變了其集熱功率，升至50MWt。

集熱場設計重新調整

　　eSolar此前的鏡場設計為長方形設計，兩個長方形布置的鏡場中間放置集熱塔，單個發電模塊的鏡場面積約28000平方米。新的鏡場設計采用了一種六邊形的結構，四個子鏡場圍繞一個集熱塔布置。反射鏡尺寸也隨之增加，此前的反射鏡尺寸為1.136平方米，新的設計采用了2.2平方米的反射鏡，單個集熱模塊共配裝47000面定日鏡，使得單個六邊形鏡場的集熱面積大幅增加至103000平方米，集熱塔高100米，比此前的55米的集熱塔高度也有大幅增加。

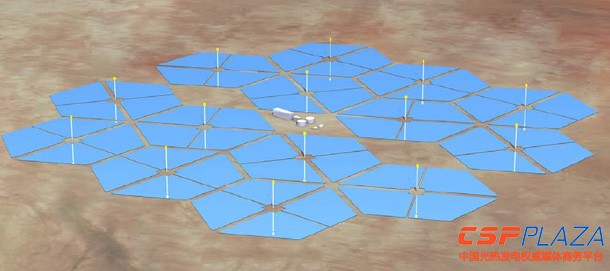

圖(tu)：100MW配13小時(shi)儲熱(re)的電站設計

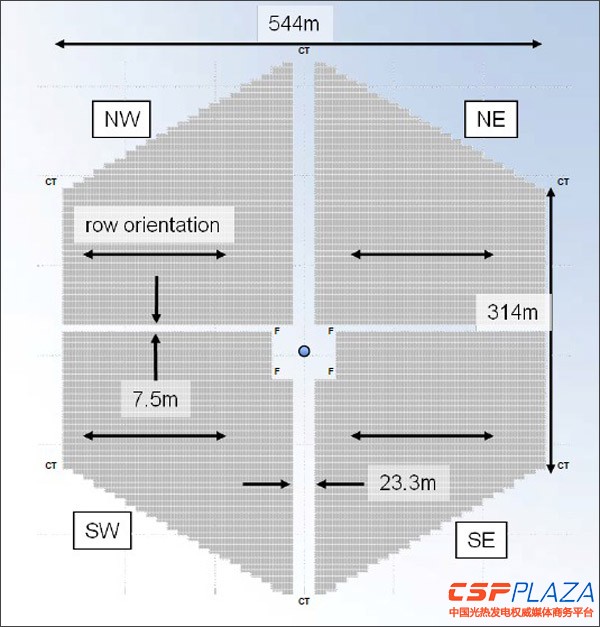

圖(tu)：單個集熱鏡場的尺(chi)寸設計(ji)

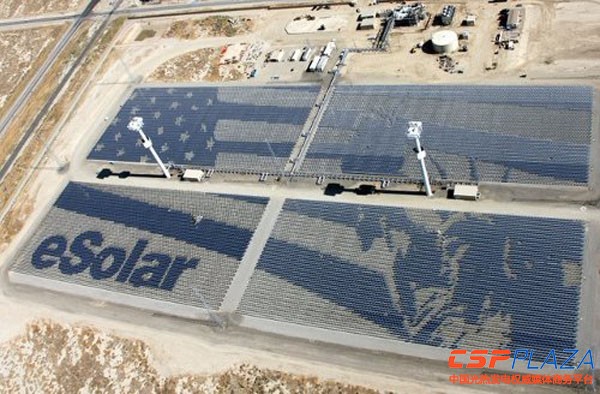

圖：eSolar此前的設(she)計(ji)為方形鏡場


增加儲熱系統

　　此前eSolar采用水工質方案，新的設計采用了熔鹽傳熱儲熱的技術方案。使電站的容量因子由之前的25%獲得大幅提升。以組建一個凈發電功率100MW，配置13個小時儲熱的塔式電站計算，需要大約14個集熱模塊，容量因子可達75%（空冷）或78%（水冷）。如果配置6小時儲熱，則僅需要10個集熱模塊，容量因子約為50%。

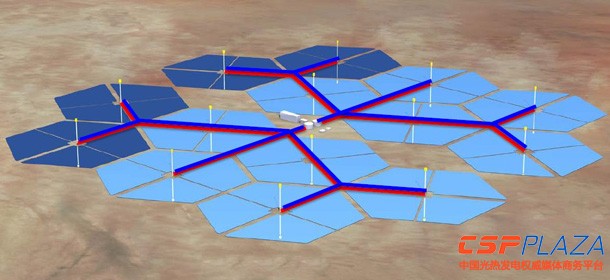

圖：100MW配13小時儲熱的(de)電(dian)站管道聯接示意圖


　　通過管道聯接將各個集熱場的熱量匯集至儲熱換熱單元，以100MW配13小時儲(chu)熱的電站裝機計算，預計冷(leng)熔(rong)鹽(yan)的流通管(guan)道(dao)的長(chang)度(du)在10500米(mi)，熱熔(rong)鹽(yan)的流通管(guan)道(dao)的長(chang)度(du)在17400米(mi)，為(wei)最大程(cheng)度(du)地降低熔(rong)鹽(yan)對管(guan)道(dao)的腐(fu)蝕(shi)但不過多地增(zeng)加成(cheng)本，冷(leng)熔(rong)鹽(yan)管(guan)道(dao)采用碳鋼材質，熱熔(rong)鹽(yan)管(guan)道(dao)則采用不銹鋼。所有管(guan)道(dao)均安(an)裝熱追蹤設備，采取多種保溫措施(shi)，實現完全(quan)疏水。

　　以100MW裝機的配置13小時儲熱的電站計算，需求的總儲熱能力在3500MWht左右，需要36500噸熔鹽。據此設計的熔鹽罐的尺寸為直徑39米，高17.5米。

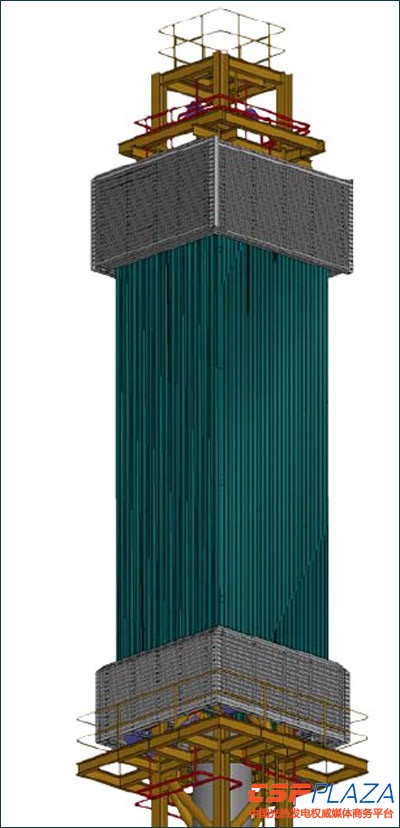

吸熱器的變化


　　加州Lancaster的5MW示范電站采用了兩家公司生產的不同的(de)吸熱器，分(fen)別為(wei)(wei)Babcock & Wilcoxgs公司生(sheng)產的外(wai)置式吸熱器和Victory Energy公司生(sheng)產的雙向(xiang)腔式吸熱器。此(ci)次新的電站設計則(ze)由eSolar和B&W公司合(he)作(zuo)，將采(cai)用B&W為(wei)(wei)其新設計的熔鹽吸熱器，依然(ran)為(wei)(wei)外(wai)置式，外(wai)形結構(gou)與此(ci)前(qian)的設計基本相似。eSolar宣(xuan)稱，此(ci)款吸熱器在(zai)工廠(chang)實(shi)(shi)現(xian)完全整裝，減少了在(zai)項目現(xian)場的組裝程(cheng)序(xu)，更易實(shi)(shi)現(xian)快(kuai)速安(an)裝。吸熱器采(cai)用垂直管板(ban)和蛇型管線設計，具備30秒內的完全疏水能(neng)力，可實(shi)(shi)現(xian)快(kuai)速啟動。
